关键词：建筑立面改造  建筑遮阳  冬季采光

项目位于上海静安区保德路545号，保德路汾西路交叉口东南侧，高4层，以医疗，诊断，体检，介护为主要功能。

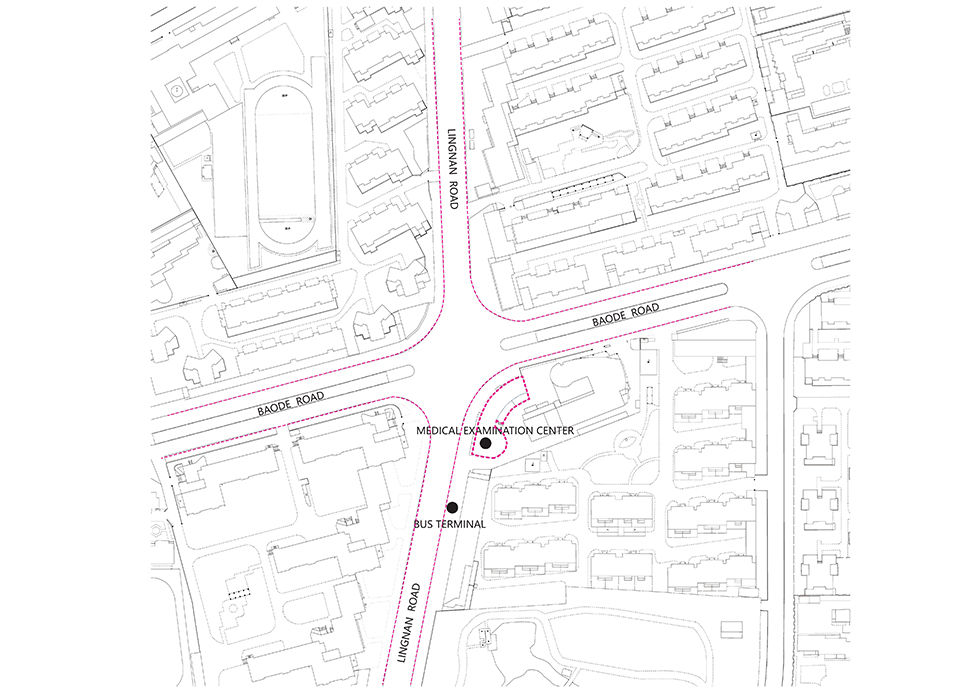

 本项目区位

现状建筑存在两个主要问题：1. 过于单一冗长的沿街立面（近60米弧长）和毗邻的46/527路公交车总站，给本段街区带来混乱和焦躁感；2. 建筑朝西向和北向，根据建筑功能，夏日遮阳和冬日采光都非常重要，目前没有考虑处理措施。

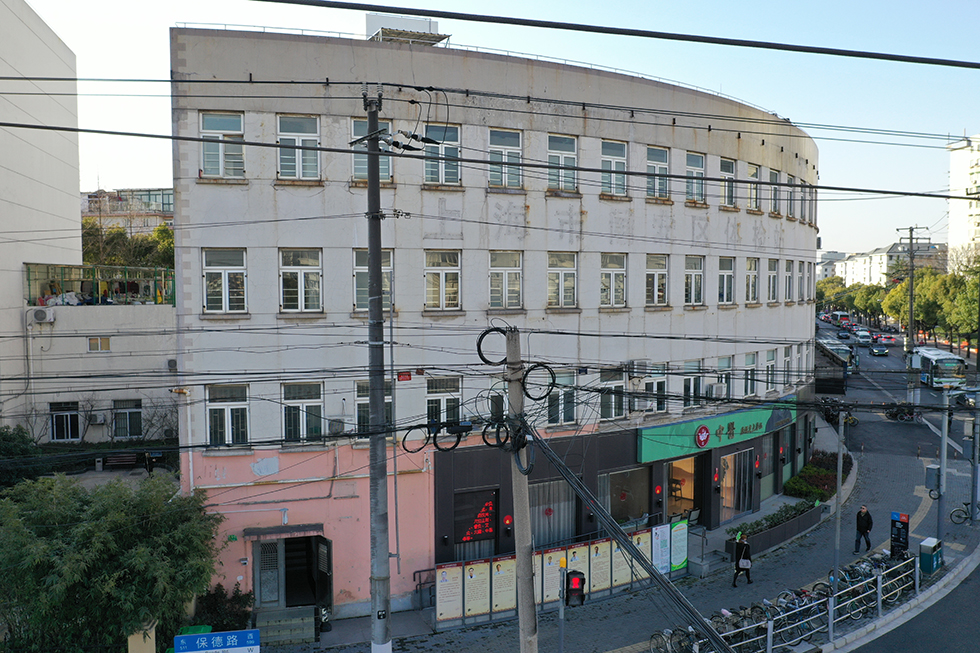

 改造前建筑照片

对现状问题分析后，根据限定条件导入设计构思，希望通过立面改造，改善以上两方面的客观问题，该项目是近几年我们在城市街区更新板块方面的实践类型之一。

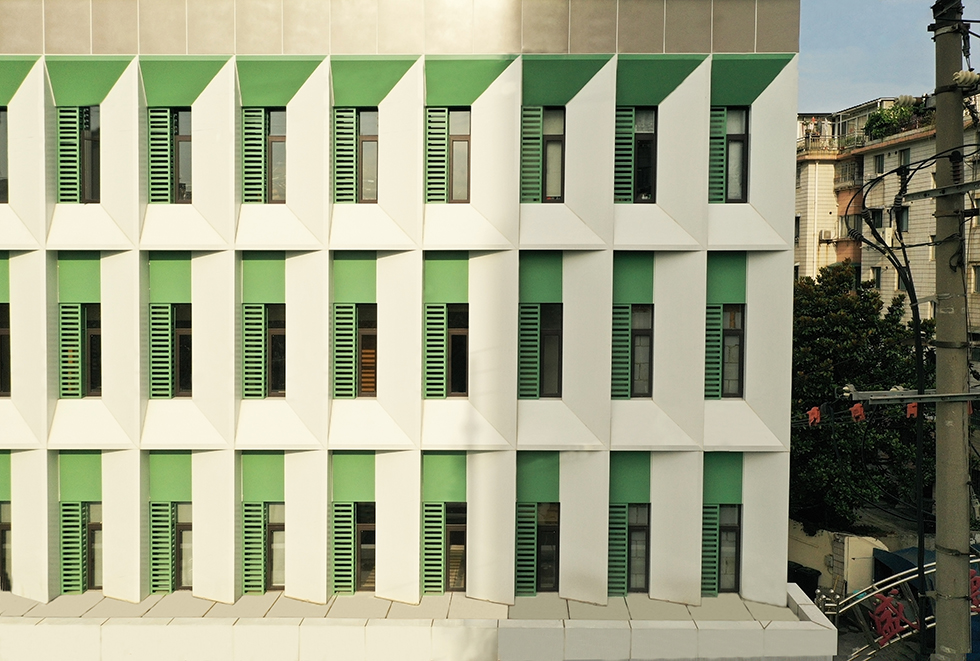

改造后局部立面

不同季节、不同天气、不同时间，沿着建筑走街，因为街区转角，建筑立面呈现光影节奏变化，在近60米长的弧形立面上缓缓舒展......时间流动，逐渐清晰的感受到光影在建筑本体上慢爬。同时，从总站不停进出的巴士，完成旅客们的空间载移，两种快慢节奏的时间空间交错，在城市生活中最为平常，是设计思考的出发点。

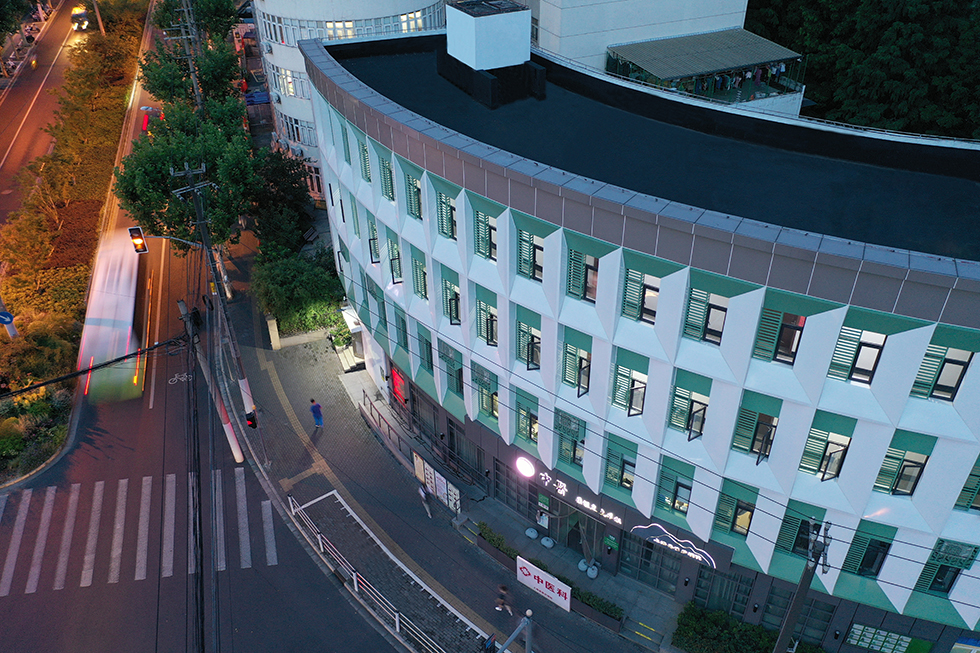

立面改造后街角夜景

我们计划在本项目的创作中：一方面，通过城市街区更新，将城市的多元无序元素协调，始发站进出的公交车，是城市空间里一切移动物体中较大的目标。我们希望公交车或直行，或转弯，或变更车道时，动作和路径都稀释融合在更宽阔的建筑背景中，让街区画风不那么杂乱；另一方面，老旧城区的道路转角，通过光影关系重塑并加强建筑立面形态，加深街区印象，成为城市片区的一个节点性建筑。

从现状建筑开始，思考进化方案。

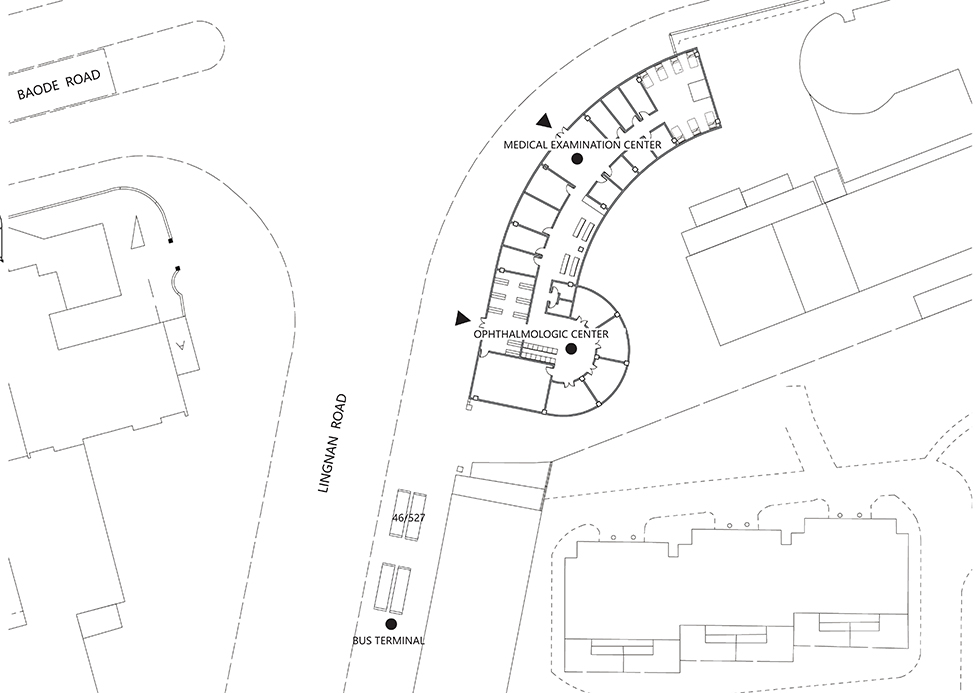

建筑一层平面图

对于现状建筑的体量和功能，不需要过多改动，焦点在于外立面的设计更新，达到以上双向目标。

现状为多层框架结构，涂料立面。现场勘测评估后判定结构安全稳定，顾虑到原先结构的计算安全荷载，在立面装饰材料的选择方面，放弃了过于厚重的水泥基类材料，根据项目改造总体投资预算，选用氧化金属铝单板做外立面装饰。

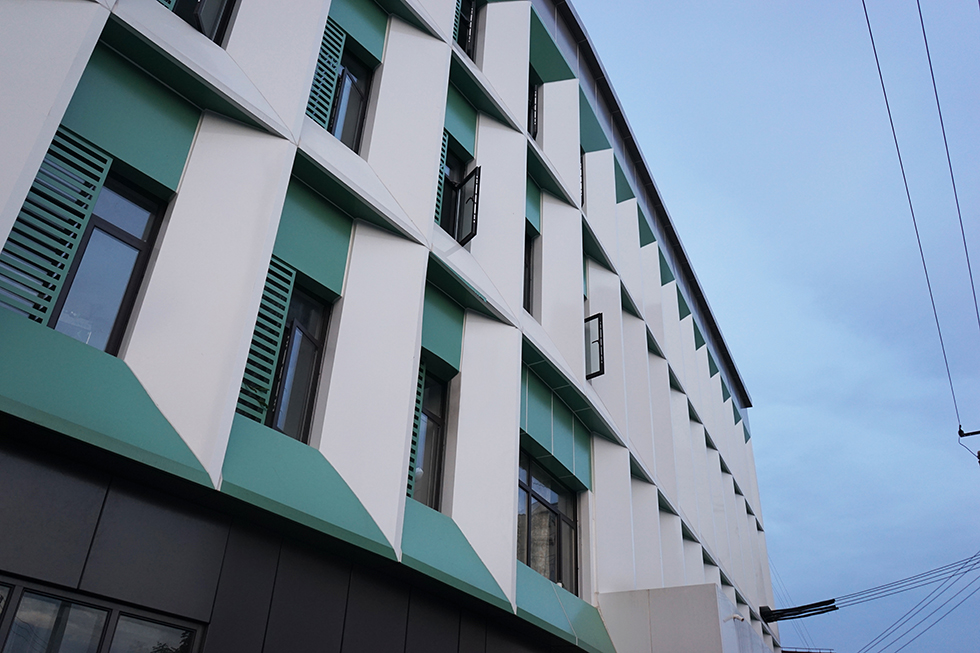

改造立面局部照片

上海地区，对于本建筑使用功能和建筑朝向（西），建筑遮阳是考虑的重要因素，在窗户上檐设置出挑600mm的水平构件。根据夏至日14点太阳高度角为82度来分析，该构件起到较好的遮阳效果。

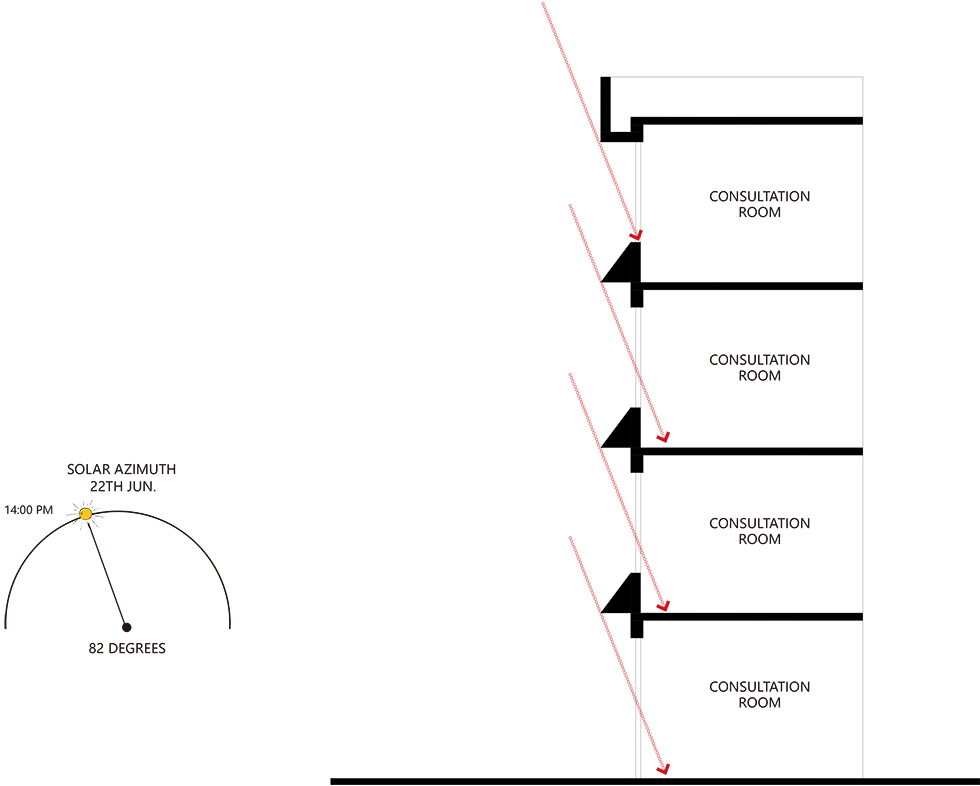

夏至日建筑遮阳分析图

诊所对采光的需求较高，尤其冬天太阳高度角比较低。根据冬至日16点太阳方位角为260度来分析，设置竖向三角形的氧化金属铝单板构件，一方面不影响室内对直射光的采光利用，一方面将直射窗框的关系通过金属构件漫反射进入室内，增强冬季的采光。

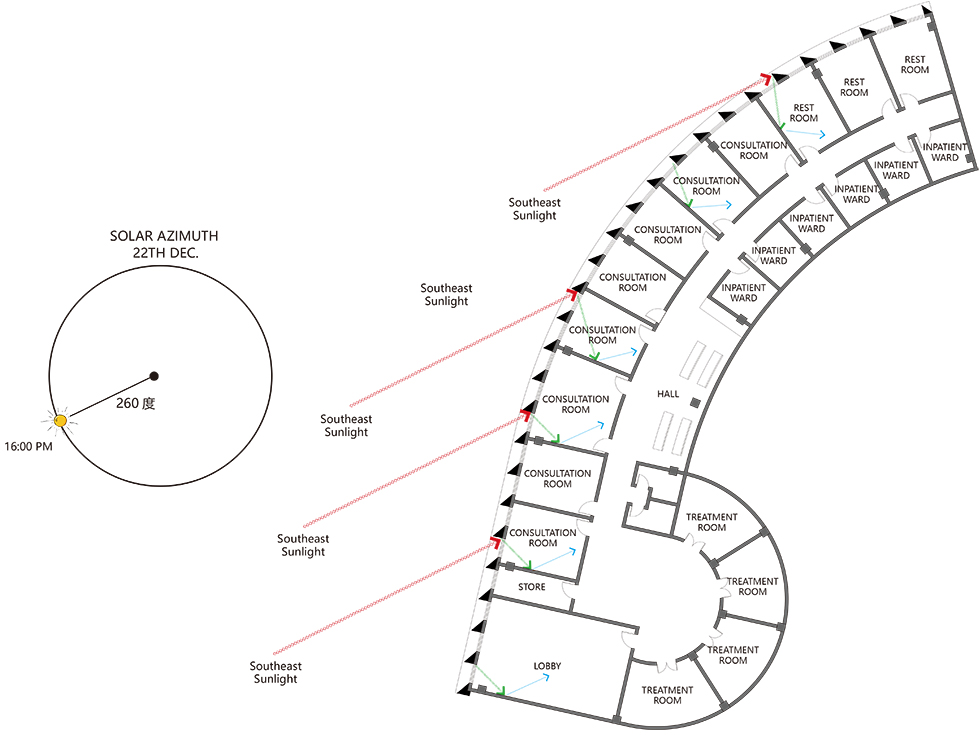

冬至日建筑采光分析图

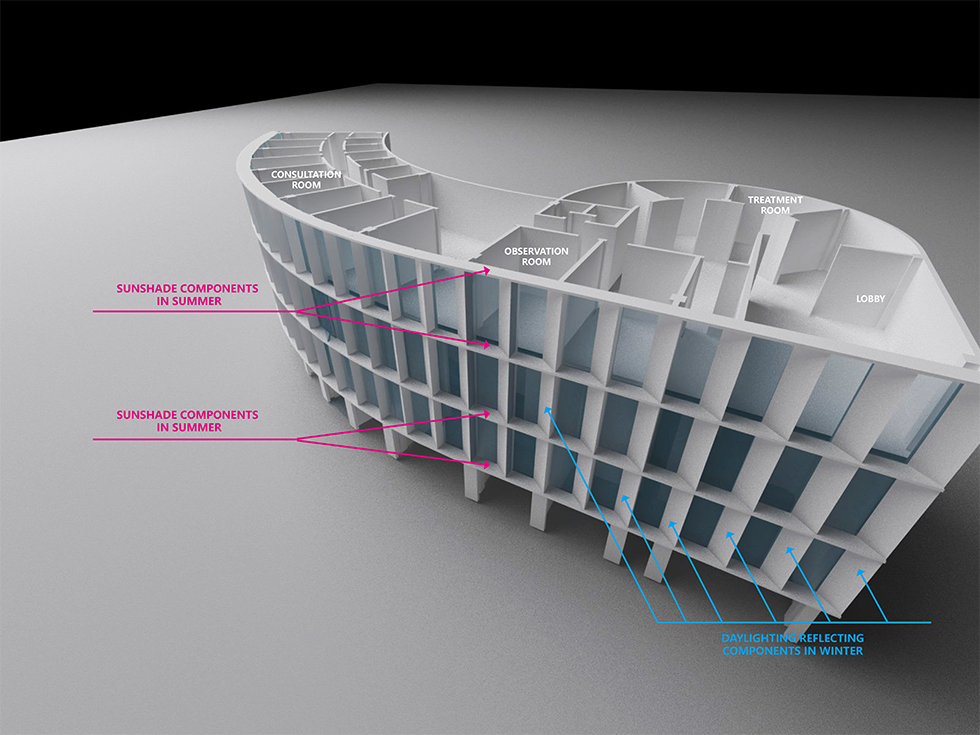

遮阳与采光模型示意图

同时节点的出挑对于原先冗长消沉的街角立面，加强了几何立体感，强调弧形立面的光影变化关系，增强街区在道路转角处的印象。

公交车色调与公交车的融合街景

设计采用“公交车色调”的白绿两色，清新淡雅色调组合，消解弧长冗长的转角立面对街道产生的压迫感，同时与公交车色调相近，街道前景和建筑背景更加融合，减弱公交车来回爬行的焦躁感，有效缓解了公交总站对于附近街区环境的消极影响。

不同时刻，光线对于街区主体面呈现出不同变化：白天，“公交车色调”与公交车的色调融合；夜幕降临时，建筑色彩被黑夜稀释，只有白色构架依然白色；华灯初上时，室内透出的白光与白色构架让建筑轻快，消解夜街的沉闷。

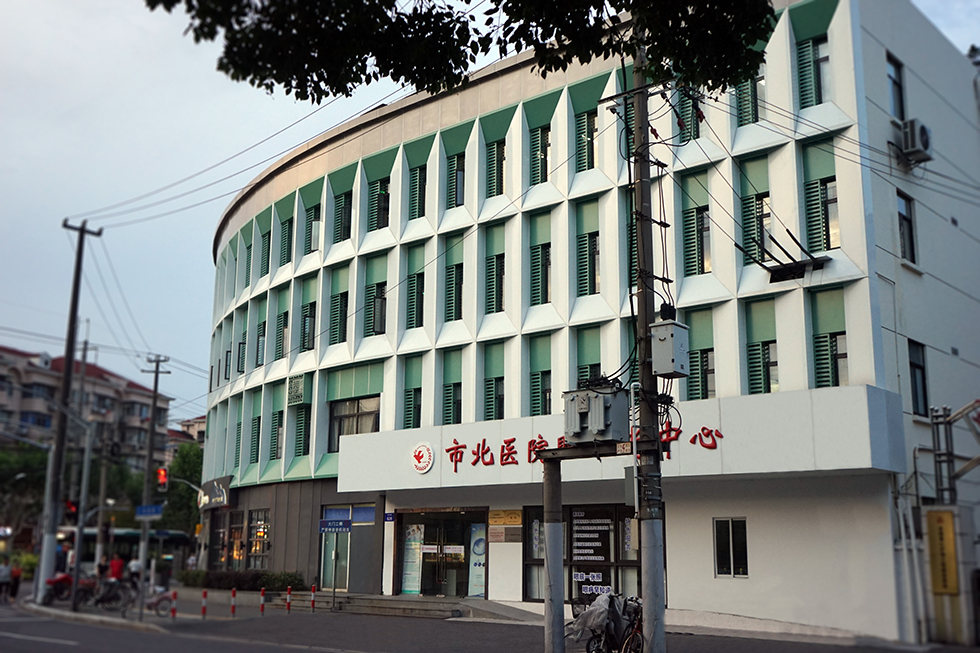

改造后街角立面

总结：通过对现状建筑及周边环境调研：评估现状结构的稳定性和增负荷载的安全性；根据建筑朝向进行窗框节点设计，优化夏季遮阳和冬季采光的医疗功能需求；通过建筑立面的构造处理，增强建筑的塑性立体感；通过对公交车色调的提取使街区元素更加融合。

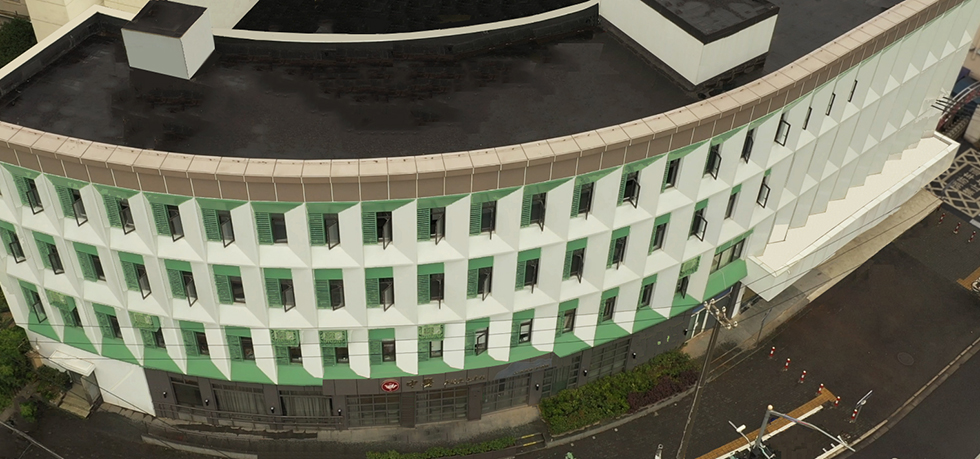

改造后沿街立面
